2.2.1 原点的位移

使用 translate() 方法可以将绘图原点向横向和纵向移动指定的距离(x, y)，结果表现为整张图像的移动。如：

context.translate(x, y); </script>

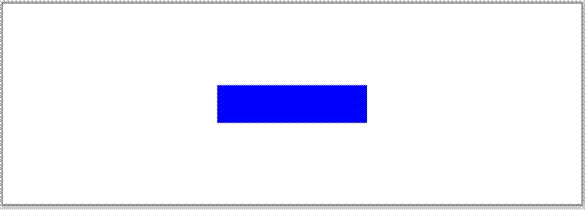

效果图，translate方法被注释掉的效果

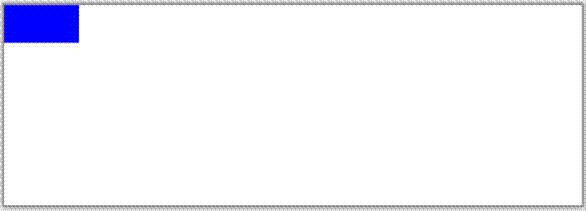

效果图，translate方法没有注释掉的效果

代码

<!DOCTYPE HTML>

<html>

<head>

}

#myCanvas {

border: 1px solid #9C9898;

}

</style> <script>

window.onload = function() {

var canvas = document.getElementById("myCanvas"); var context = canvas.getContext("2d");

var rectWidth = 150; var rectHeight = 75;

// 把坐标原点移动到canvas中心点

// 如果本行被注释掉，结果就是上面第一张图，否则就是第二张图的效果 context.translate(canvas.width / 2, canvas.height / 2); context.fillStyle = "blue";

context.fillRect(-rectWidth / 2, -rectHeight / 2, rectWidth, rectHeight); };

</script>

</head>

<body>

</body>

</html>

2.2.2 缩放

缩放操作使用 scale() 方法，参数x、y分别代表横向与纵向的缩放比例，两个参数都是浮点数， 1.0表示不缩放，小于1.0表示缩小，大于1.0表示放大。即，元坐标(x1, y1)上的点经 scale(x,

y) 缩放后的点将被移动到(x1*x, y1*y)。

如：

context.scale(x, y); </script>

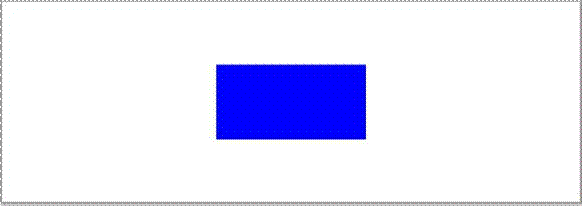

效果图，scale方法被注释掉的效果

效果图，scale方法没有被注释掉的效果

代码

<!DOCTYPE HTML>

<html>

<head>

}

#myCanvas {

border: 1px solid #9C9898;

}

</style> <script>

window.onload = function() {

var canvas = document.getElementById("myCanvas"); var context = canvas.getContext("2d");

var rectWidth = 150; var rectHeight = 75;

// 把坐标原点移动到canvas中心点

context.translate(canvas.width / 2, canvas.height / 2);

// 坐标在横向上缩小一半

context.scale(1, 0.5);

context.fillStyle = "blue";

context.fillRect(-rectWidth / 2, -rectHeight / 2, rectWidth, rectHeight); };

</script>

</head>

<body>

</body>

</html>

2.2.3 旋转

旋转canvas用的方法是 rotate() 。此方法接受一个以弧度为单位的旋转参数，整个canvas将以坐标原点，也就是由 translate() 所确定的原点为圆心进行旋转。.在本教程中，我们将原点移动到了canvas的中心点上，这样图中的矩形就可以以其中心点进行旋转了。

如：

</script>

效果图，scale被注释掉的效果

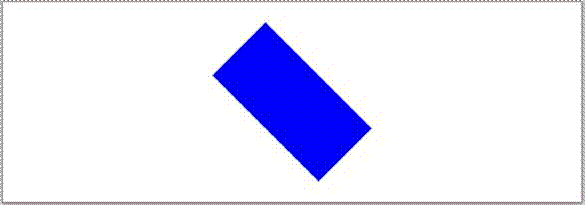

效果图，scale没有注释掉的效果

代码

<!DOCTYPE HTML>

<html>

<head>

}

#myCanvas {

border: 1px solid #9C9898;

}

</style> <script>

window.onload = function() {

var canvas = document.getElementById("myCanvas");

var context = canvas.getContext("2d"); var rectWidth = 150; var rectHeight = 75;

// 把坐标原点移动到canvas中心点

context.translate(canvas.width / 2, canvas.height / 2);

// 顺时针旋转45度

context.rotate(Math.PI / 4);

context.fillStyle = "blue";

context.fillRect(-rectWidth / 2, -rectHeight / 2, rectWidth,

rectHeight); };

</script>

</head>

<body>

</body>

</html>

2.2.4 用户自定义坐标变换

HTML5可以使用 transform() 方法以用户自定义的变换矩阵对图像坐标进行变换操作。这个方法需要6个参数组成一个 3 x 3 的转换矩阵，坐标的由 (x, y) 到 (x', y') 的转换公式如下所示：

context.transform(a, b, c, d, e, f);

</script>

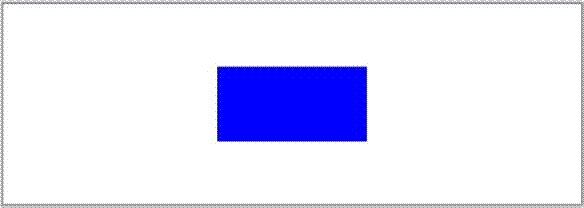

效果图

代码

<!DOCTYPE HTML>

<html>

<head>

}

#myCanvas {

border: 1px solid #9C9898;

}

</style> <script>

window.onload = function() {

var canvas = document.getElementById("myCanvas");

var context = canvas.getContext("2d"); var rectWidth = 150; var rectHeight = 75;

// 转换矩阵

// 1 0 tx

// 0 1 ty

// 0 0 1

var tx = canvas.width / 2; var ty = canvas.height / 2;

// 应用用户自定义转换

context.transform(1, 0, 0, 1, tx, ty);

context.fillStyle = "blue";

context.fillRect(-rectWidth / 2, -rectHeight / 2, rectWidth,

rectHeight);

};

</script>

</head>

<body>

</body>

</html>

2.2.5 剪切变换

如果我们按照下面公式进行坐标变换的话，就可以对图像进行剪切变换。其中 sx 定义了水平方向

的剪切， sy 则定义了垂直方向上的剪切。

如：

context.transform(1 ,sy, sx, 1, 0, 0); </script>

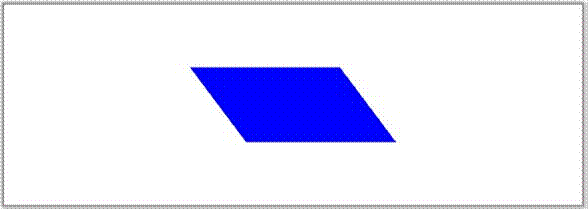

效果图

代码

<!DOCTYPE HTML>

<html>

<head>

}

#myCanvas {

border: 1px solid #9C9898;

}

</style> <script>

window.onload = function() {

var canvas = document.getElementById("myCanvas");

var context = canvas.getContext("2d"); var rectWidth = 150; var rectHeight = 75;

// 剪切矩阵

// 1 sx 0

// sy 1 0

// 0 0 1

var sx = 0.75; // .75 水平剪切 var sy = 0;

// 无垂直剪切

// 把坐标原点移动到中心点

context.translate(canvas.width / 2, canvas.height / 2);

// 应用用户定义转换

context.transform(1, sy, sx, 1, 0, 0);

context.fillStyle = "blue";

context.fillRect(-rectWidth / 2, -rectHeight / 2, rectWidth,

rectHeight);

};

</script>

</head>

<body>

</body>

</html>

2.2.6 镜面转换

镜面转换只需要在 scale() 方法的参数中使用负值的参数，比如水平镜像就把x参数赋值一个负数，垂直镜像则是把y参数赋值一个负数。

如：

context.scale(-1,1);

// 垂直镜像

context.scale(1,-1); </script>

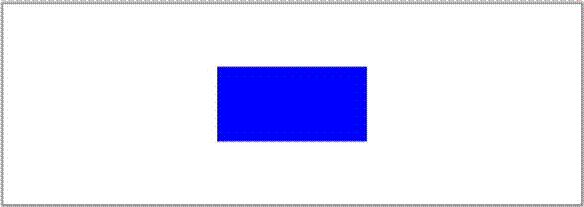

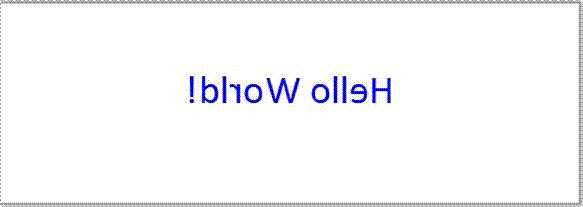

效果图

代码

<!DOCTYPE HTML>

<html>

<head>

}

#myCanvas {

border: 1px solid #9C9898;

}

</style> <script>

window.onload = function() {

var canvas = document.getElementById("myCanvas"); var context = canvas.getContext("2d");

// 把坐标原点移动到canvas中心点

context.translate(canvas.width / 2, canvas.height / 2);

// 水平翻转图像

context.scale(-1, 1);

context.font = "30pt Calibri"; context.textAlign = "center"; context.fillStyle = "blue"; context.fillText("Hello World!", 0, 0); };

</script>

</head>

<body>

</body>

</html>

2.2.7 重置转换如果要将坐标转换为原始状态，需要使用下面的公式调用 setTransform() 方法。

如：

context.setTransform(1, 0, 0, 1, 0, 0); </script>

效果图，红色为重置坐标到原始状态的效果

代码

<!DOCTYPE HTML>

<html>

<head>

}

#myCanvas {

border: 1px solid #9C9898;

}

</style> <script>

window.onload = function() {

var canvas = document.getElementById("myCanvas");

var context = canvas.getContext("2d"); var rectWidth = 150; var rectHeight = 75;

// 把坐标原点移动到canvas中心点

context.translate(canvas.width / 2, canvas.height / 2);

context.fillStyle = "blue";

context.fillRect(-rectWidth / 2, -rectHeight / 2, rectWidth, rectHeight);

// 重置转换

// 1 0 0

// 0 1 0

// 0 0 1

// 应用用户自定义转换

context.setTransform(1, 0, 0, 1, 0, 0);

context.fillStyle = "red";

context.fillRect(0, 0, rectWidth, rectHeight); };

</script>

</head>

<body>

</body>

</html>

2.2.8 变换状态栈

使用 save() 和 restore() 方法可以实现对坐标变换状态的保存与恢复。

在本教程中，我们在每次进行坐标转换前把当前的转换状态推进栈中。首先画一个蓝色的矩形，从状态栈中弹出恢复上一个转换状态，然后再画个红色的矩形，从状态栈中再弹出恢复上一个转换状态，再画个黄色的矩形，最后再从状态栈中再弹出恢复上最后一个转换状态，画一个绿色矩形。

如：

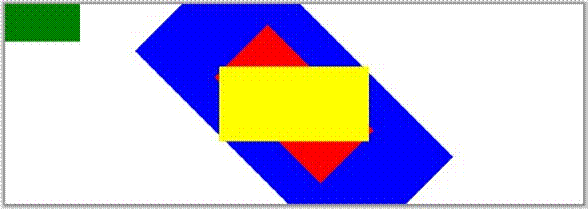

效果图

代码

<!DOCTYPE HTML>

<html>

<head>

}

#myCanvas {

border: 1px solid #9C9898;

}

</style> <script>

window.onload = function() {

var canvas = document.getElementById("myCanvas"); var context = canvas.getContext("2d");

var rectWidth = 150; var rectHeight = 75;

context.save(); // 保存状态 1

context.translate(canvas.width / 2, canvas.height / 2);

context.save(); // 保存状态 2 context.rotate(Math.PI / 4);

context.save(); // 保存状态 3 context.scale(2, 2);

context.fillStyle = "blue";

context.fillRect(-rectWidth / 2, -rectHeight / 2, rectWidth, rectHeight);

context.restore(); // 恢复状态 3 context.fillStyle = "red";

context.fillRect(-rectWidth / 2, -rectHeight / 2, rectWidth, rectHeight);

context.restore(); // 恢复状态 2

context.fillStyle = "yellow";

context.fillRect(-rectWidth / 2, -rectHeight / 2, rectWidth, rectHeight);

context.restore(); // 恢复状态 1

context.fillStyle = "green";

context.fillRect(-rectWidth / 2, -rectHeight / 2, rectWidth,

rectHeight); };

</script>

</head>

<body>

</body>

</html>

2.2.9 椭圆

要画一个椭圆，我们可以这样做，首先保存转换状态，然后将canvas水平拉伸，画一个圆，恢复转换状态，然后应用样式。

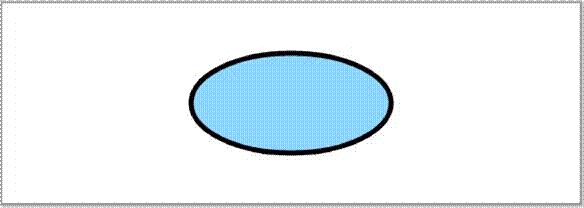

效果图

代码

<!DOCTYPE HTML>

<html>

<head>

}

#myCanvas {

border: 1px solid #9C9898;

}

</style> <script>

window.onload = function() {

var canvas = document.getElementById("myCanvas"); var context = canvas.getContext("2d");

var centerX = 0; var centerY = 0; var radius = 50;

// 保存状态 context.save();

// 移动原点

context.translate(canvas.width / 2, canvas.height / 2);

// 水平缩放

//context.scale(2, 1);

// 这里画的圆会被拉伸成椭圆

context.beginPath();

context.arc(centerX, centerY, radius, 0, 2 * Math.PI, false);

// 恢复原始状态

context.restore();

// 应用样式

context.fillStyle = "#8ED6FF";

context.fill();

context.lineWidth = 5; context.strokeStyle = "black";

context.stroke(); };

</script>

</head>

<body>

</body>

</html>
